Conector de trilho de alumínio anodizado #XRS01 para montagem de painel solar de alumínio | Art Sign
Características de design
— Possui ranhuras de alinhamento integradas para uma instalação rápida e nivelada.
|
Número do modelo |
AS-XRS-01 |
Nome da marca |
ART SIGN |
|
Especificações |

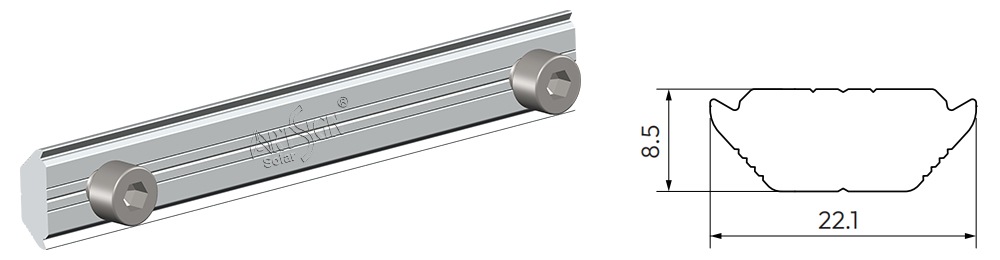

W22.1 × H8.5mm |
Material |
Alumínio 6005-T5 |
|
Aplicação |
sistema de montagem de painéis solares em telhados |
Embalagem |
caixa de papelão / caixas de madeira / paletes / protetores de canto |
|
Palavra-chave |
Fábrica de emendas de trilho XR da China |
Certificado |
ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10 |
|
Vida útil |
25 anos |
Garantia de qualidade |
20 anos |
As emendas de trilho XR são projetadas para a série XR, que é amplamente utilizada em suportes para painéis solares fotovoltaicos.

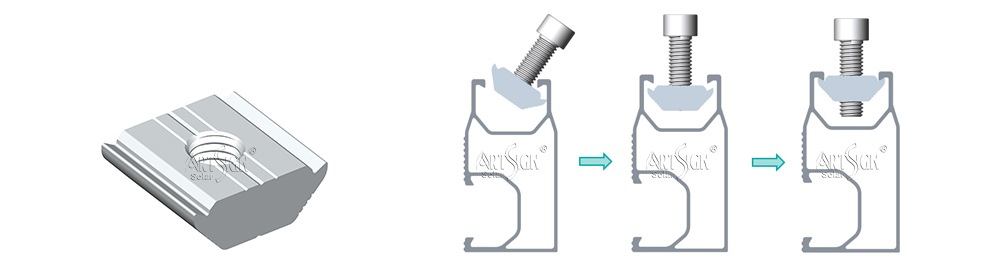

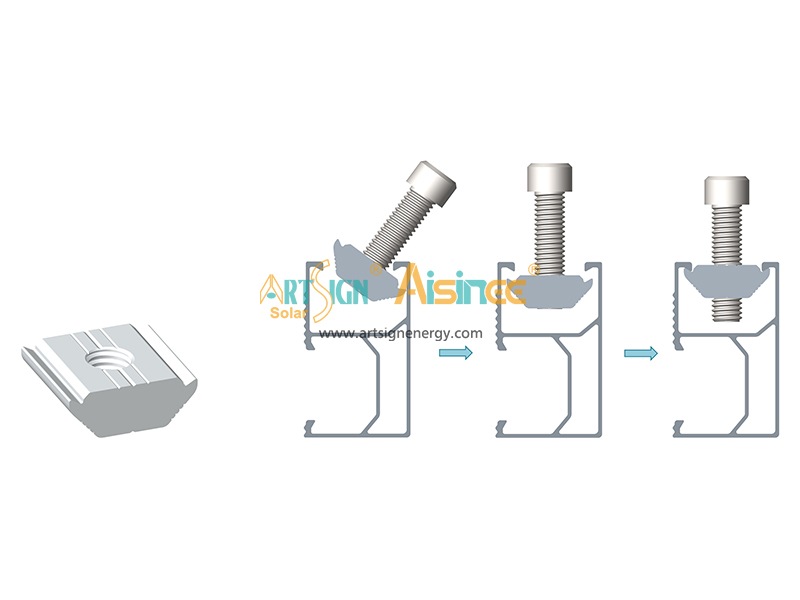

A porca permite uma instalação rápida por encaixe em qualquer ponto ao longo do canal do trilho.

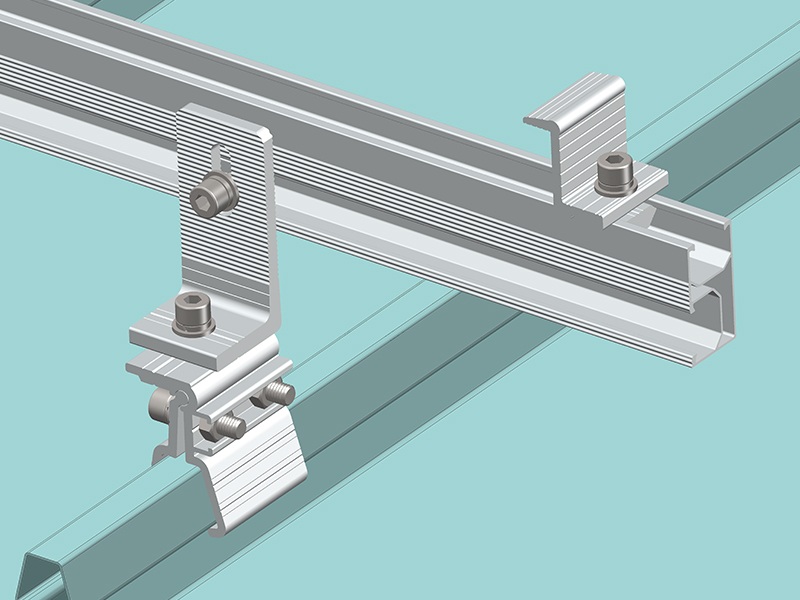

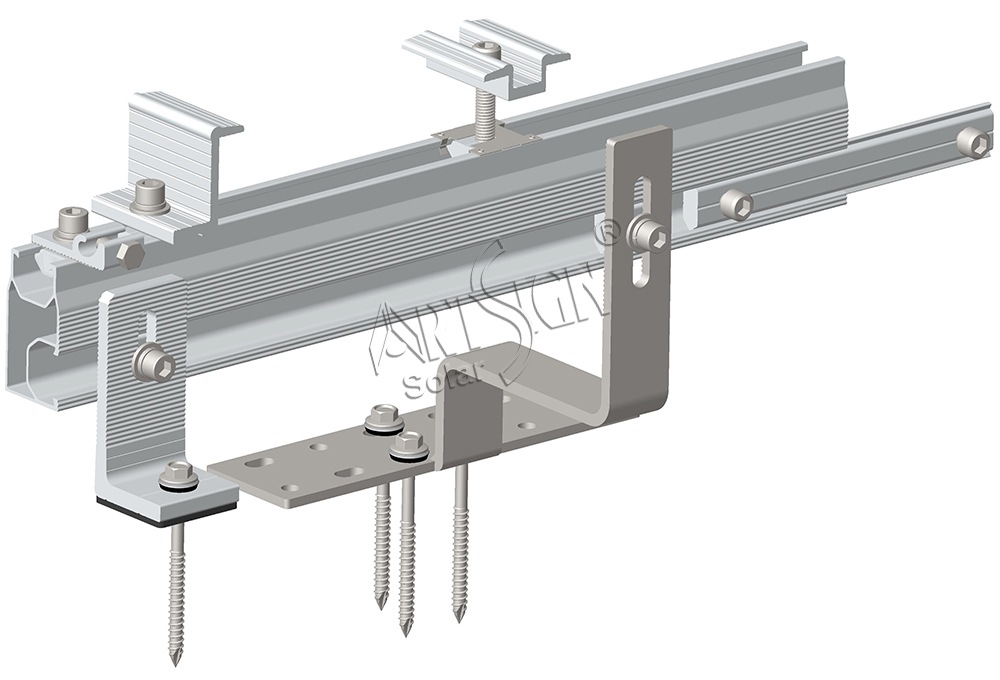

Com as porcas XR, todo o sistema de suporte solar pode ser usado em diferentes tipos de telhados. Para telhados de telha, use trilhos XR com ganchos de telhado; para telhados de estanho ou metal, use trilhos XR com pés em L ou clipes de alumínio. Devido à espessura dos trilhos XR, eles podem suportar cargas de vento menores ou iguais a 30m/s. É a melhor escolha para equilibrar preço e qualidade.

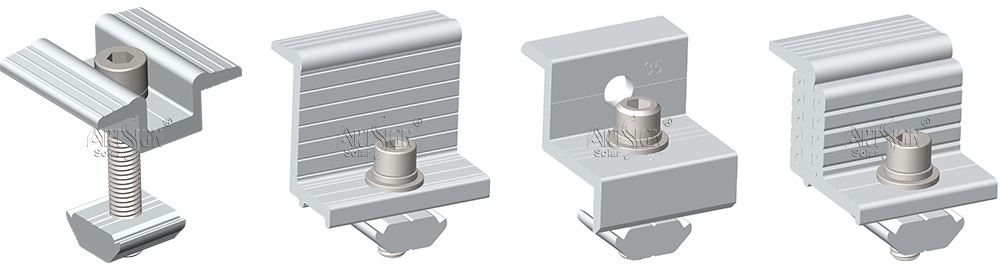

Projetados especificamente para o trilho da série XR, os grampos intermediários e finais XR proporcionam fixação segura dos módulos e instalação fácil. Combinando desempenho confiável com custo-benefício, são uma escolha ideal para uma ampla variedade de projetos de montagem solar em telhados.
Inspirado na confiável série DR, o trilho da série XR é uma escolha econômica para projetos de montagem de painéis solares. Oferece desempenho confiável a um preço competitivo, com várias opções de perfil para diferentes necessidades de instalação e condições moderadas de carga de vento.
Unidades de venda
por metro / por peça
Tipo de embalagem
Embalagem interna: papel/plástico filme de proteção; Embalagem externa: caixa de madeira
Prazo de entrega:
Quantidade (conjuntos)
1 - 1000
1001 - 5000
5001 - 10000
>10000
Tempo estimado (dias úteis)
1-7
7-10
10-15
A negociar

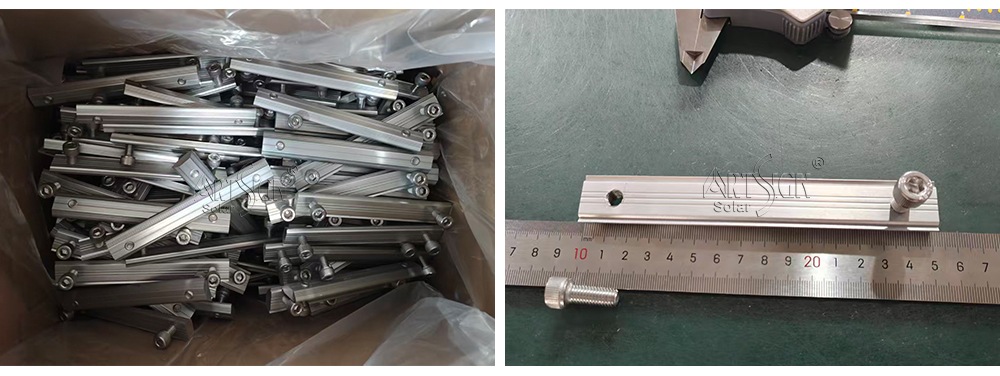

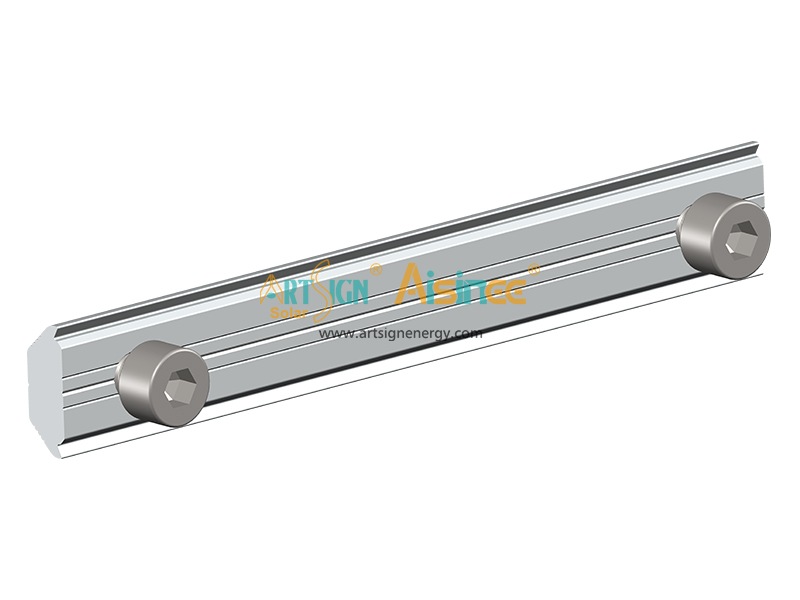

XRS-01# Conector de trilhos de montagem solar

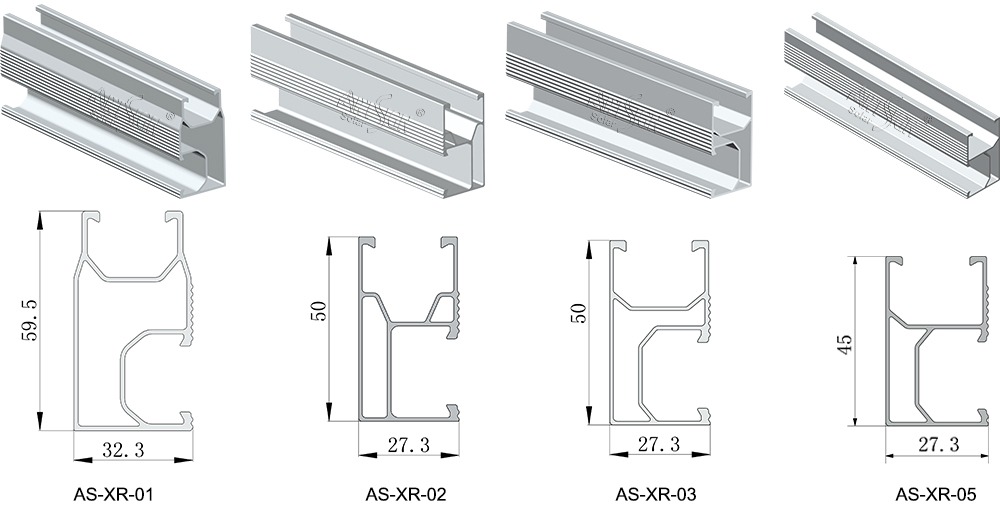

O conector de trilhos de montagem solar XRS-01# é para os trilhos XR Art Sign AS-XR-01, AS-XR-02, AS-XR-03, que une dois trilhos e resolve o problema de comprimento insuficiente dos trilhos.
Clique para ver maisXRsérie de porcas;
 |
 |
 |
 |
|
AS-XR-01 |
AS-XR-02 |
AS-XR-03 |
AS-XR-05 |
 |
|
|
|
|
AS-XRS-01 |
|
|
FAQ1:Para que são usados os emendadores de trilhos solares XR?
R: Os emendadores de trilhos solares XR são usados para fixar com segurança painéis solares em trilhos XR em sistemas fotovoltaicos montados em telhados. Eles garantem uma fixação mecânica estável e o alinhamento confiável dos módulos, mantendo a segurança estrutural em ambientes externos.
FAQ2:Os emendadores de trilhos XR são compatíveis com todos os trilhos de montagem solar?
R: Não, os emendadores de trilhos XR são principalmente adequados para a série XR. Você pode considerar adquirir a série XR completa — como pés em L, ganchos de telhado e grampos intermediários/finais — ou explorar nossas outras linhas de produtos.
FAQ3:De quais materiais são feitos os emendadores de trilhos solares XR?
R: A maioria dos emendadores de trilhos XR é feita de liga de alumínio AL6005-T5 com tratamento superficial anodizado, combinada com parafusos de aço inoxidável (SUS304). Isso garante resistência à corrosão, alta resistência e longa vida útil em ambientes externos.
FAQ4:Os conectores XR exigem trilhos pré-perfurados?
R: Os sistemas de conectores XR não exigem perfuração adicional, pois são projetados para se encaixar nas ranhuras padrão dos trilhos.
FAQ5:Qual é a vida útil esperada de um conector de trilho XR?
R: Em condições normais de instalação e ambiente, os conectores de trilhos XR normalmente têm uma vida útil de 20–25 anos, correspondendo à vida útil da maioria dos sistemas de montagem fotovoltaica solar, desde que sejam utilizados materiais adequados e padrões corretos de instalação.
FAQ6:Quais serviços a Artsign oferece?
R: Oferecemos serviço personalizado, desenhos gratuitos, envio de amostras gratuitas, OEM e ODM.
FAQ7:Vocês oferecem projeto de engenharia gratuito ou otimização de layout para meu projeto solar?
R: Sim! Nossa equipe de engenharia experiente pode fornecer projetos estruturais gratuitos e otimizações de layout com base nos requisitos específicos do seu projeto (como layout do telhado, carga de vento e dimensões dos painéis). Calcularemos a quantidade exata de trilhos, grampos e parafusos necessários para minimizar o desperdício.
FAQ8:De que material é feito o trilho solar ARTSIGN? Ele enferruja facilmente?
A: Nossos trilhos são feitos de liga de alumínio anodizado de alta resistência 6005-T5, e os fixadores são feitos de aço inoxidável SUS304. A espessura da camada anodizada é≥10µm, o que proporciona excelente resistência à corrosão e à ferrugem. É projetado para uma vida útil de 20 a 25 anos e vem com uma garantia de 20 anos, mesmo em ambientes costeiros rigorosos ou de alta umidade.
