Trilho de alumínio para montagem de painéis solares em telhados com certificação CE | ART SIGN
Características de design
-- Suporte para trilho de painel solar, permitindo instalações tanto horizontais quanto inclinadas.
-- Disponível em vários acabamentos: bruto, anodizado prateado ou anodizado preto.
|
Número do modo |
AS-GR-05
|
Nome da marca |
ARTE SI GN |
|
Especificações
|

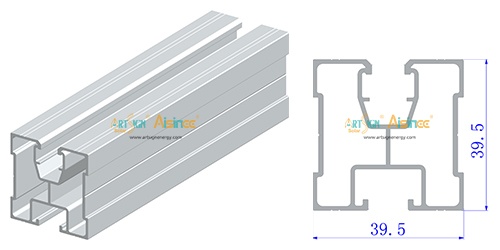

L39,5*A39,5mm |
Material
|
Alu 6005-T5 |
|
Aplicativo
|
Trilhos de alumínio para painéis solares |
Embalagem
|
Palete de madeira
|
|
Palavra-chave
|
fábrica de trilhos solares de alumínio |
Certificado
|
ISO/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10
|
|
Vida útil
|
25 anos
|
Garantia de Qualidade
|
20 anos
|

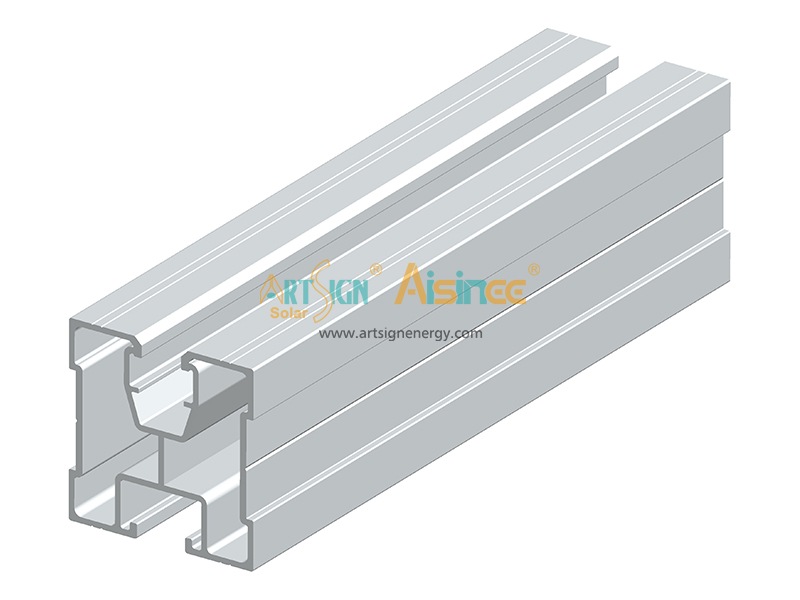

O trilho (AS-GR-05) serve como elemento estrutural para suportar e fixar painéis solares, conectando-se a bases, braçadeiras e outros acessórios de montagem.

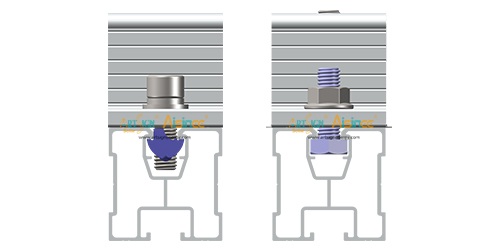

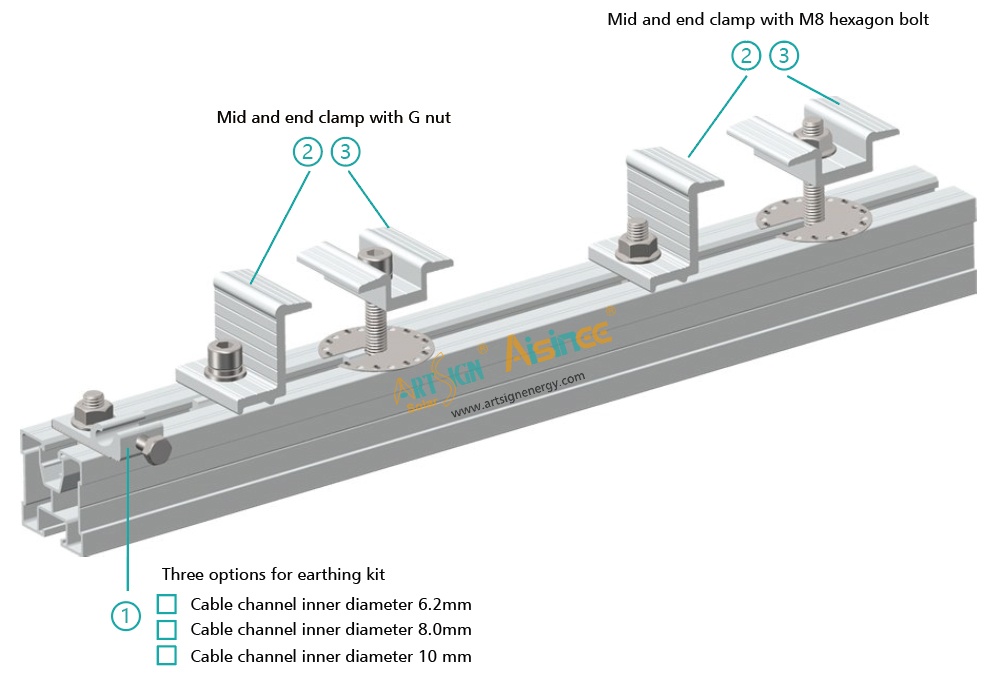

Utilizando com porca G G02 ou com parafuso sextavado M8
O parafuso sextavado de 8 mm é compatível com parafusos M8 padrão e porcas deslizantes, sendo adequado para a maioria dos sistemas de montagem solar.
Montagem rápida: Os comprimentos comuns são 2 m, 3 m ou 4,2 m, podendo chegar a 6 m para os trilhos solares, mas podem ser cortados em tamanhos personalizados, dependendo das necessidades do projeto.

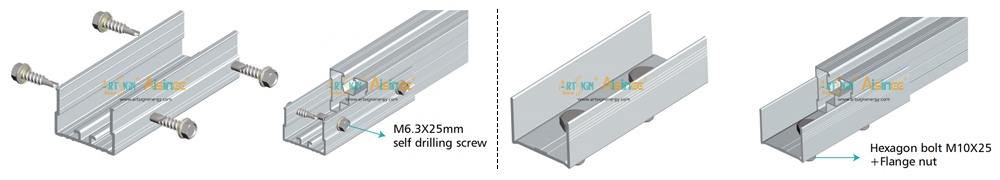

Podem ser utilizados dois tipos de conectores de emenda de trilhos.
Emenda de trilho GR05 2: (AS-BG07)
Emenda de trilho GR05 1: (AS-I-A054)

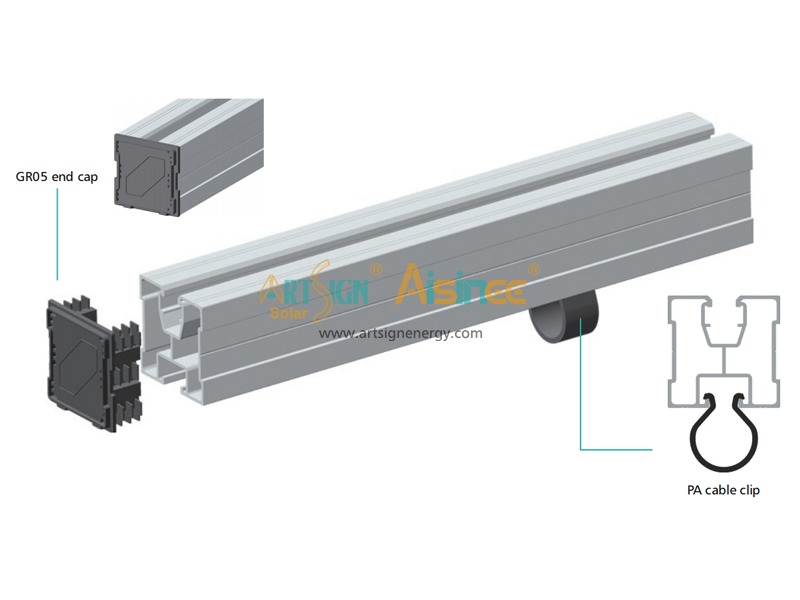

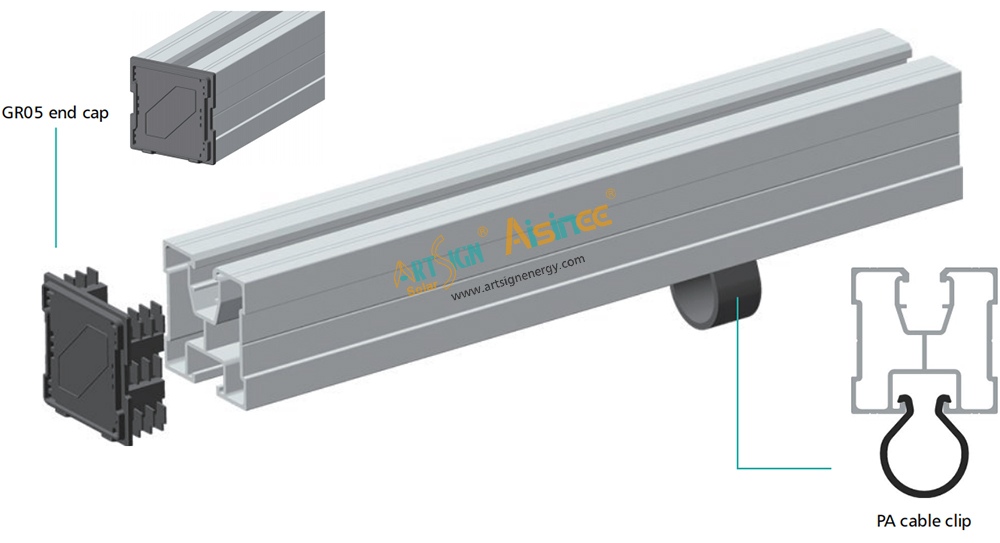

A tampa de extremidade GR05 foi projetada para encaixar com segurança nas extremidades abertas do trilho de montagem solar. Ela oferece tanto proteção quanto um aspecto estético ao sistema de trilho fotovoltaico.

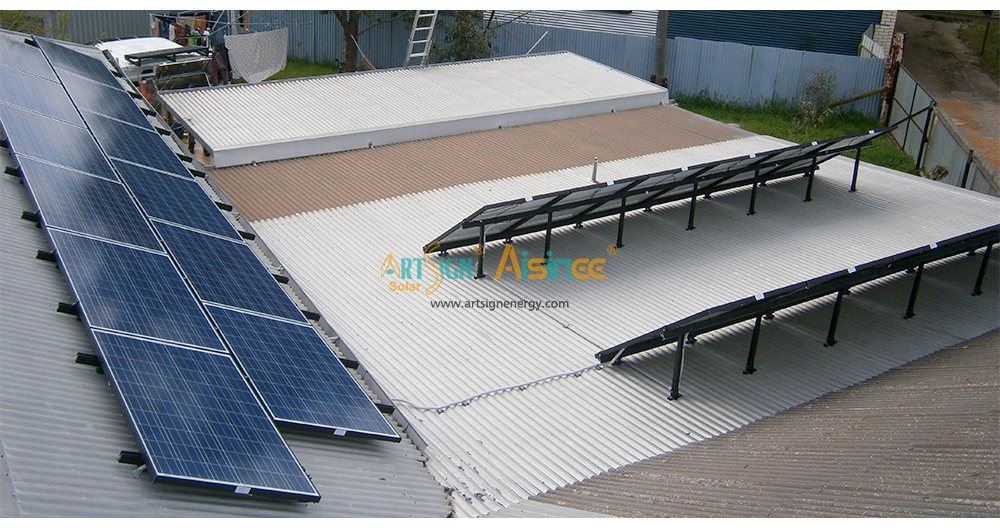

Aplicações típicas: Sistemas fotovoltaicos em telhados (telhados de telha, telhados metálicos ou telhados planos).
Montagem rápida: Os comprimentos comuns são 2 m, 3 m ou 4,2 m, podendo chegar a 6 m para os trilhos solares, mas podem ser cortados em tamanhos personalizados, dependendo das necessidades do projeto.
|
|
|
Embalagem interna: Embalagem de papel kraft
|
Embalagem externa: caixa de madeira / palete
|
O trilho de alumínio G 05# AS-GR-05 para montagem de painéis solares em telhados possui tratamento anodizado e é ideal para essa aplicação. Oferecemos comprimentos personalizados e embalamos cuidadosamente em papel kraft, geralmente com 8 unidades por pacote, acondicionadas em caixas de madeira compensada.
|
|
|
|
Parafuso sextavado
|
Porca G
|

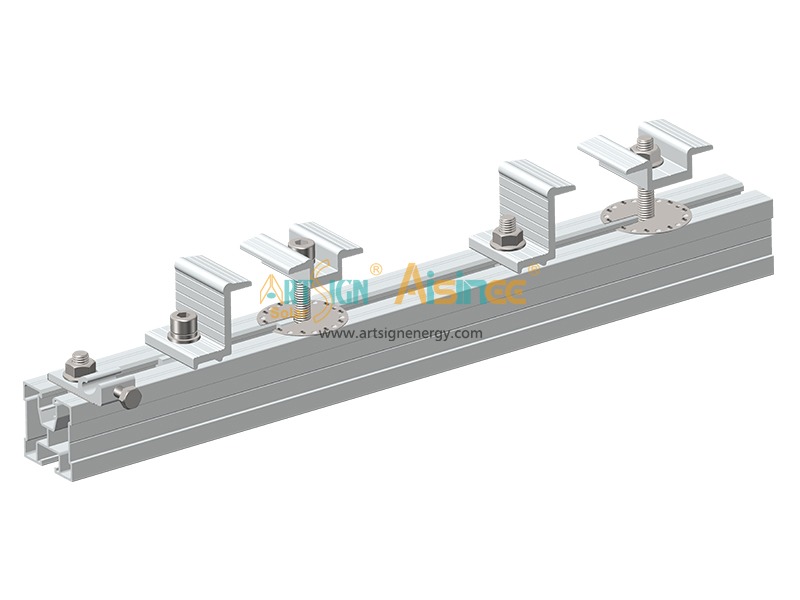

Braçadeira intermediária e braçadeira final
|
|
|
|
|
Trilho G AS-GR-01
|
Trilho G AS-GR-05 | |
