Ao planejar um projeto solar comercial ou industrial (C&I) em um telhado metálico, muitos gerentes de compras veem os L-feet simplesmente como uma peça padrão e intercambiável de alumínio. No entanto, engenheiros EPC experientes e instaladores solares sabem que uma diferença de apenas 20 mm na altura pode ser o fator decisivo entre um projeto altamente eficiente, com vida útil garantida, e uma falha de engenharia dispendiosa.

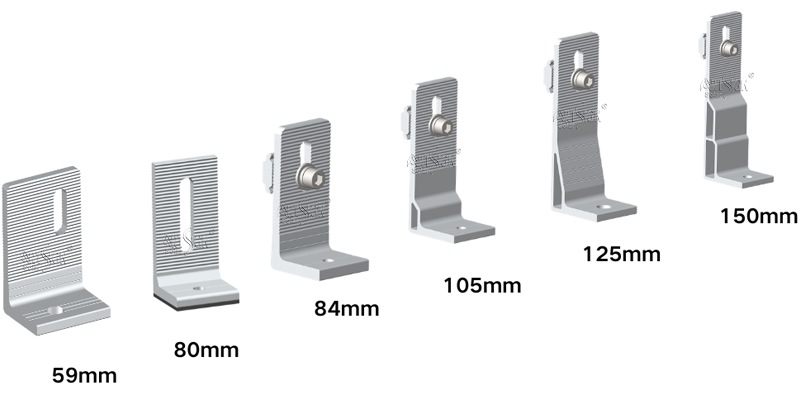

Na Art Sign, oferecemos uma linha completa de alturas de L feet para painéis solares: 59mm, 80mm, 84mm, 105mm, 125mm e 150mm. Todos os nossos L-feet são projetados com compatibilidade universal com trilhos solares, permitindo que se encaixem perfeitamente em todos os trilhos solares e componentes de montagem padrão do mercado.

Mas por que ter acesso a tantas alturas diferentes é importante? Vamos analisar em profundidade as razões de engenharia por trás das dimensões dos L-feet.

3 Problemas Críticos de Telhado Resolvidos pela Seleção da Altura dos L-Feet
Selecionar a altura perfeita dos L-feet resolve diretamente três dos desafios mais comuns enfrentados durante instalações solares em telhados metálicos:

1. Eliminação de Conflitos com a Altura da Ondulação

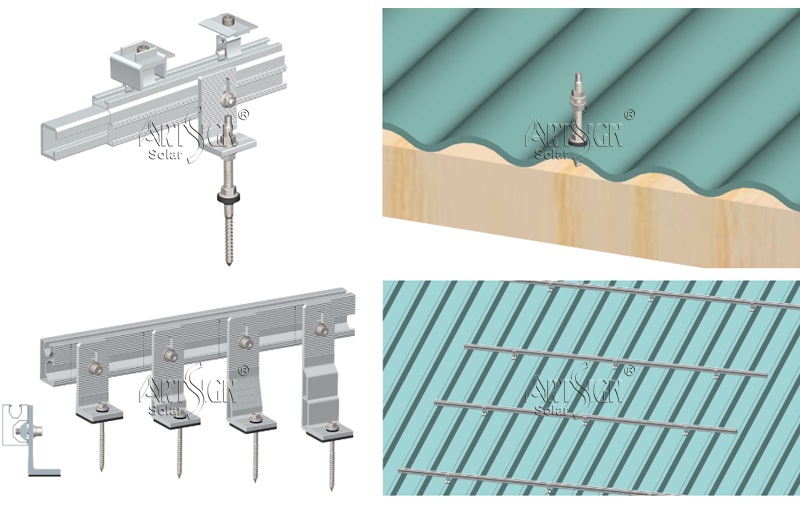

Montagem solar em telhado metálico, os telhados vêm em inúmeros perfis—incluindo designs trapezoidais, de costura vertical e corrugados—cada um com alturas de nervuras ou ondas muito diferentes. Se o instalador usar um L-foot muito curto, o trilho solar horizontal irá pressionar diretamente ou esmagar os cumes do telhado quando apertado. Isso não apenas danifica a chapa do telhado, mas também compromete a integridade estrutural do sistema de fixação. Escolher um L-foot com a altura correta garante folga adequada acima do perfil específico de ondulação do seu telhado.

Quando os painéis são montados muito próximos ao telhado, o ar quente fica preso embaixo. Ao aumentar para um perfil de L-feet mais alto (por exemplo, passando de 80 mm para 105 mm ou 125 mm), você cria uma camada de ar maior. Isso melhora a convecção natural e o resfriamento, o que pode evitar pontos quentes e gerar um ganho permanente de longo prazo na geração de energia de vários pontos percentuais.

Muitos telhados comerciais e industriais mais antigos sofrem com deformações estruturais, assentamentos ou desalinhamentos de terças. Se você usar L-feet uniformes e curtos em um telhado irregular, sua matriz solar final ficará ondulada, criando tensões mecânicas desiguais nos painéis. Utilizar uma combinação de diferentes alturas de L-feet, combinada com as faixas de ajuste vertical (furos oblongos) integradas em nossos projetos, serve como um "salva-vidas" de construção—permitindo que as equipes de instalação alcancem uma matriz solar perfeitamente nivelada mesmo em telhados imperfeitos.

Matriz de Altura e Guia de Aplicação dos L-Feet da Art Sign

Confiabilidade 100% à Prova de Vazamentos
Independentemente da altura escolhida, a integridade do telhado é nossa prioridade máxima. Cada L-foot da Art Sign vem equipado com uma almofada de borracha EPDM premium e reforçada na base. Quando fixado, o EPDM se comprime perfeitamente ao redor do furo do parafuso, criando uma barreira durável que é resistente a raios UV, às intempéries e garante proteção 100% à prova d'água durante a vida útil de 25 anos do seu sistema solar.

Pronto para otimizar seu próximo projeto em telhado metálico?
Escolher a altura correta dos L-feet é um investimento tanto na segurança quanto no retorno financeiro (ROI) do seu sistema solar. Seja você precisa de uma solução de baixo perfil de 59 mm para uma zona de alto vento ou um suporte de 150 mm para máximo fluxo de ar, a Art Sign tem a experiência de engenharia para apoiar seu projeto.
Entre em contato com a equipe de engenharia da Art Sign hoje mesmo para compartilhar os layouts do seu telhado. Forneceremos cálculos estáticos gratuitos e recomendaremos a configuração personalizada perfeita de L-feet para o seu projeto!
