Com o aumento global de microrredes remotas e sistemas de armazenamento de energia em baterias (BESS), a implantação de um padronizado Container Sde montagem solar Ssistema tornou-se uma solução altamente prática para energia off-grid. No entanto, projetar um arranjoque garanta estabilidade estrutural sob altas cargas de vento—sem comprometer soldagemou perfuração no contentor—requer um projeto estrutural preciso. Nesta visão técnica, recomendamos uma configuração padronizada baseada em onourestablished 2x6-15deg desenhos de projeto, analisando como alcançar uma configuração sem fundação, $150\text{ km/h}$ resistente ao vento.

Principais cenários de aplicação ：

1. Componentes modulares pré-furados e montagem

A principal vantagem deste sistema é a sua montagem 100% aparafusada, sem qualquer soldagem no local, o que simplifica o layout da Solar Painel Montagem Sestrutura .

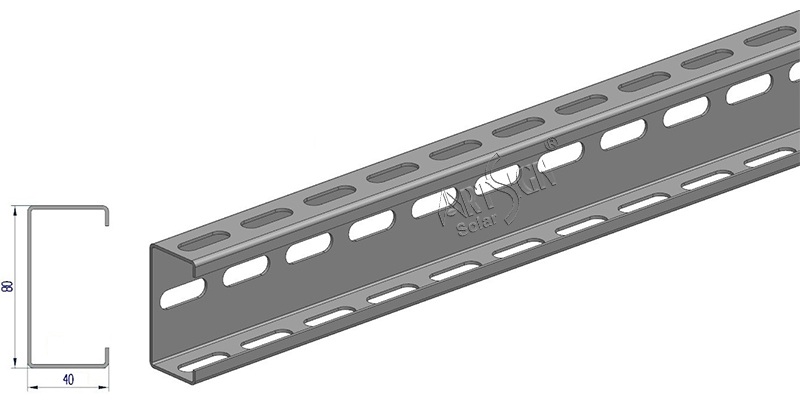

(1) Aço C com ranhuras em três lados : Toda a estrutura principal é fabricada a partir de 80 x40 x aço em C de 1.8 mm C -shaped steel. Ele apresenta ranhuras alongadas contínuas em três lados, proporcionando máxima ajustabilidade e eliminando perfuração ou soldagem no local.

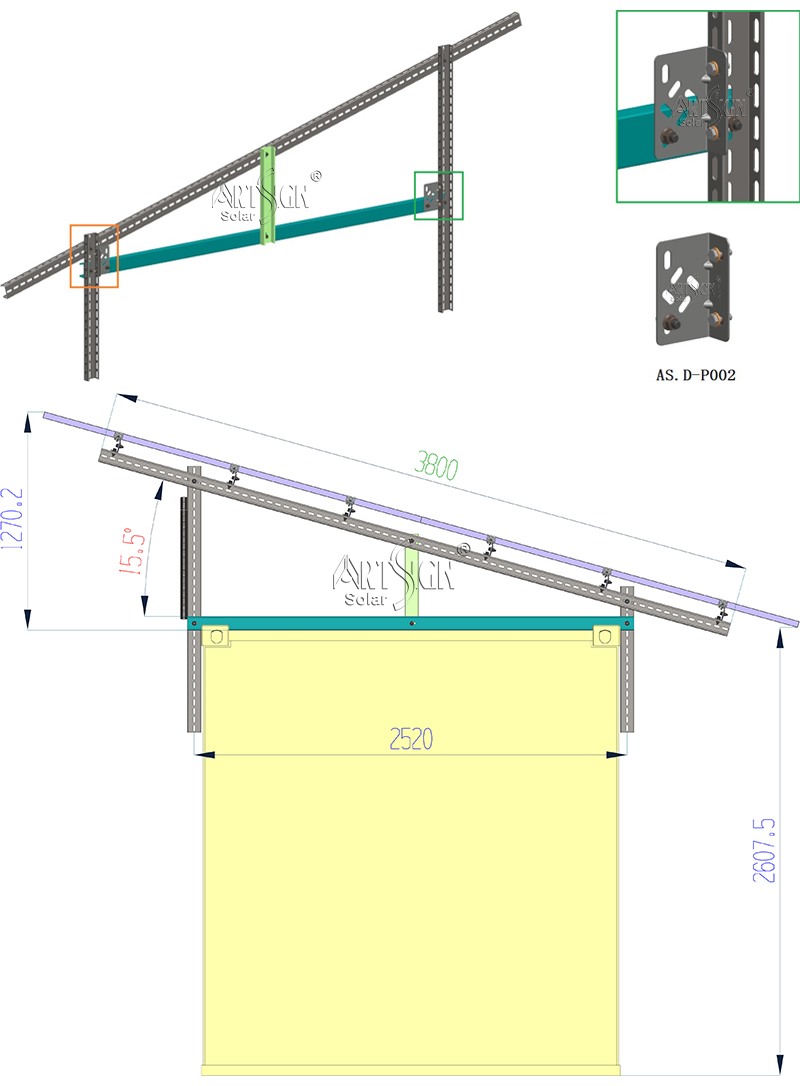

(2) Conectores L universais & configuração da estrutura : de alta resistência AS. D-P002suportes L multi-ranhurados (espessura: 3.0mm) servem como juntas universais. Em conjunto com conjuntos de parafusos, travam os elementos de aço C que se intersectam para criar uma ângulo de inclinação fixo de 15,5°.

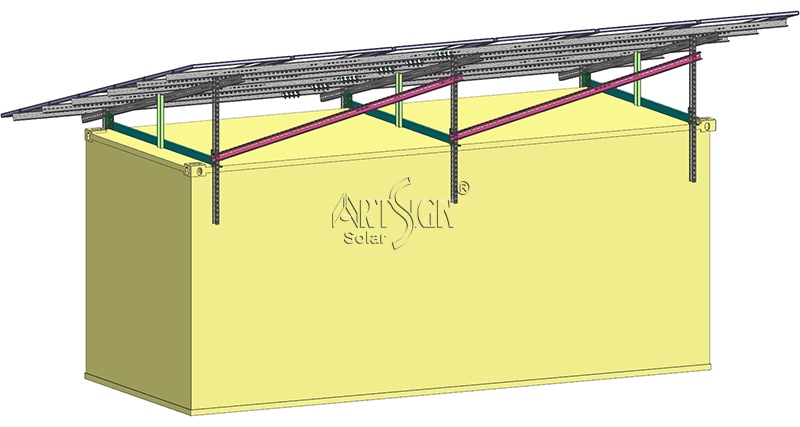

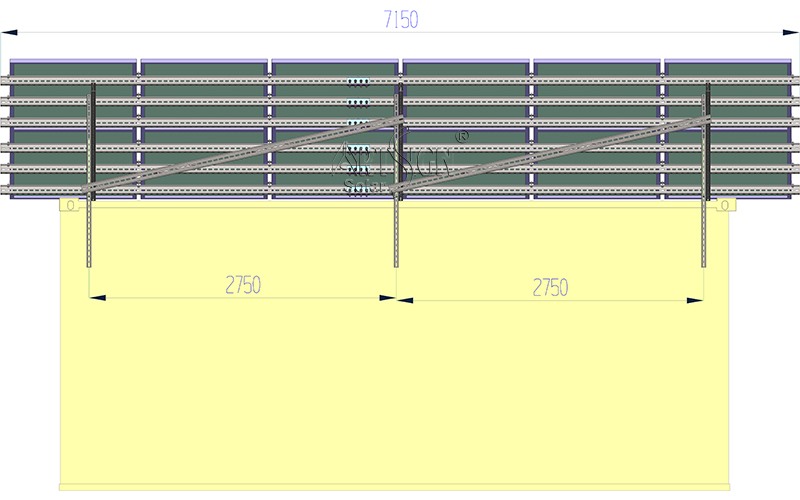

(3)Fixação do contentor e reforço da grelha : As estruturas atravessam o teto do contentor padrão de 20 pés. Vigas transversais especializadas fixam-se à estrutura superior rígida do contentor através de fixação mecânica. Trilhos longitudinais e barras de reforço diagonais cruzadas são então aparafusados para evitar deslocamento lateral.

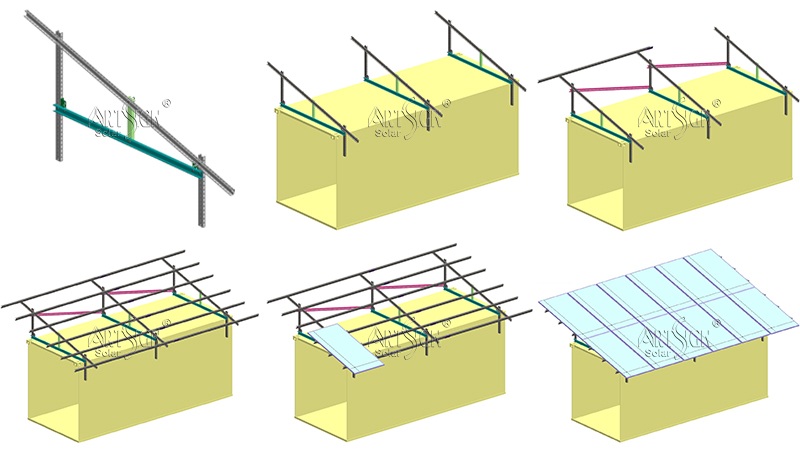

2.Montagem solar em contentor Guia de instalação：

3.Especificação de materiais e características principais：
Para garantir uma vida útil de 25 anos, este sistema de suporte solar para contentores de alta resistência utiliza aço Zinco-Alumínio-Magnésio (S350GD+ZM) para todos os perfis C.
(1)Revestimento de Zinco-Alumínio-Magnésio (Zn-Al-Mg) : Apresenta um excelente efeito de auto-reparação nas bordas cortadas, proporcionando uma resistência à corrosão significativamente superior à do aço galvanizado por imersão a quente tradicional em ambientes exteriores adversos.

(2)Resistência ao vento certificada de 150 km/h : Graças ao design de suporte vertical rígido de 3 pontos por estrutura (pilares frontal, central e traseiro) e ao reforço diagonal cruzado, o sistema otimiza a distribuição de peso e suporta facilmente velocidades de vento até 150 km/h .
(3)Soldagem zero, instalação sem danos : Ao depender inteiramente de canais C pré-perfurados e juntas de fixação mecânicas, a pintura anticorrosiva original do contêiner e a estrutura permanecem 100% intactas, evitando vazamentos de água leakage ou ferrugem durante implantação de longo prazo.

Se você precisar de fichas técnicas detalhadas, desenhos CAD , ou soluções sob medida Montagem solar em contêiner layouts, entre em contato com nossa equipe de suporte de engenharia.E-mail:sales@artsign.net.cn, Whatsapp / Wechat / Skype:+008618030235875, obrigado.
