Mini trilhos de montagem solar , também conhecidos como trilhos curtos ou trilhos específicos para módulos, são um componente fundamental na instalação moderna de painéis solares modulares. Eles servem como interface direta entre os painéis solares e a estrutura de montagem primária, desempenhando um papel fundamental na integridade, adaptabilidade e eficiência do sistema.

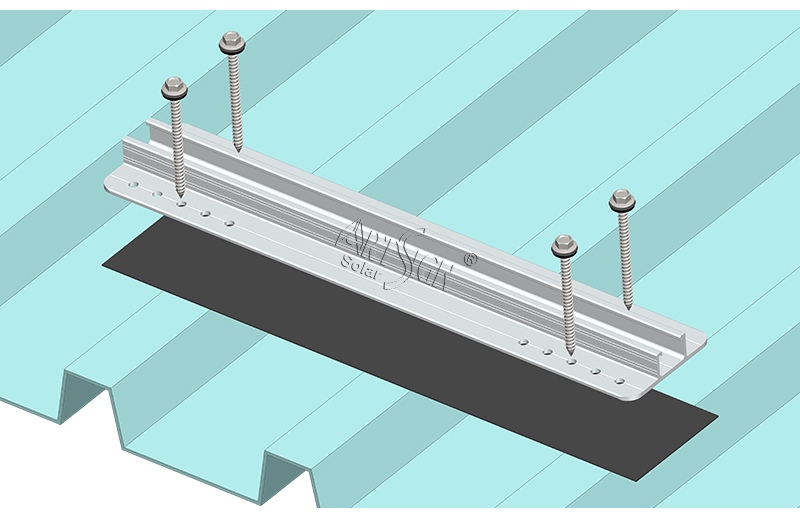

Função: A principal função dos mini trilhos é fornecer um ponto de fixação seguro e preciso para módulos solares individuais. Ao contrário dos trilhos longos tradicionais que se estendem por vários painéis, um conjunto de mini trilhos é dedicado a um único painel. Eles são aparafusados diretamente às estruturas pré-perfuradas do módulo e, em seguida, conectados à estrutura de suporte subjacente, como terças, caibros ou trilhos principais mais longos. Este design transfere com eficácia todas as cargas mecânicas. Além disso, facilitam o aterramento elétrico, muitas vezes incorporando furos de aterramento dedicados ou sendo compatíveis com clipes WEEB ou outros acessórios de aterramento que conectam o trilho à estrutura do painel.

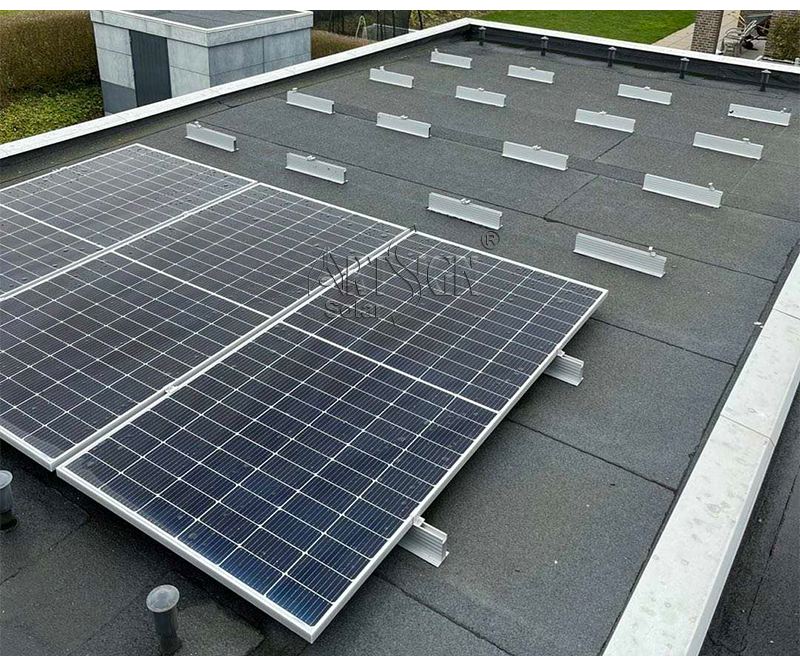

Aplicações: Os mini trilhos são excepcionalmente versáteis e podem ser utilizados em diversos cenários de instalação. Seu tamanho compacto os torna a solução ideal para aplicações em telhados com espaço limitado ou complexo, como aqueles com múltiplos planos de telhado, águas-furtadas ou obstruções como aberturas de ventilação e chaminés. Oferecem flexibilidade incomparável na disposição dos painéis para maximizar a produção de energia em telhados irregulares. Também são amplamente utilizados em projetos comerciais e industriais onde grandes conjuntos exigem otimização meticulosa do layout em torno dos equipamentos.

Principais características:
1. Modularidade e Flexibilidade: O recurso de destaque é a capacidade de permitir a instalação painel a painel. Isso permite que os instaladores contornem obstáculos facilmente e adaptem o layout rapidamente, sem cortar trilhos longos, reduzindo significativamente o desperdício de material e o tempo de instalação.
2. Leves e fáceis de manusear: seu tamanho pequeno os torna fáceis de transportar e manobrar em telhados, aumentando a segurança do instalador e reduzindo a fadiga da mão de obra em comparação ao manuseio de trilhos longos e pesados.
3. Compatibilidade pré-projetada: geralmente são projetados como parte de um sistema completo, garantindo compatibilidade perfeita com grampos específicos e a estrutura de suporte principal
4. Ajustabilidade superior: a maioria dos mini trilhos apresenta orifícios alongados ou ranhurados

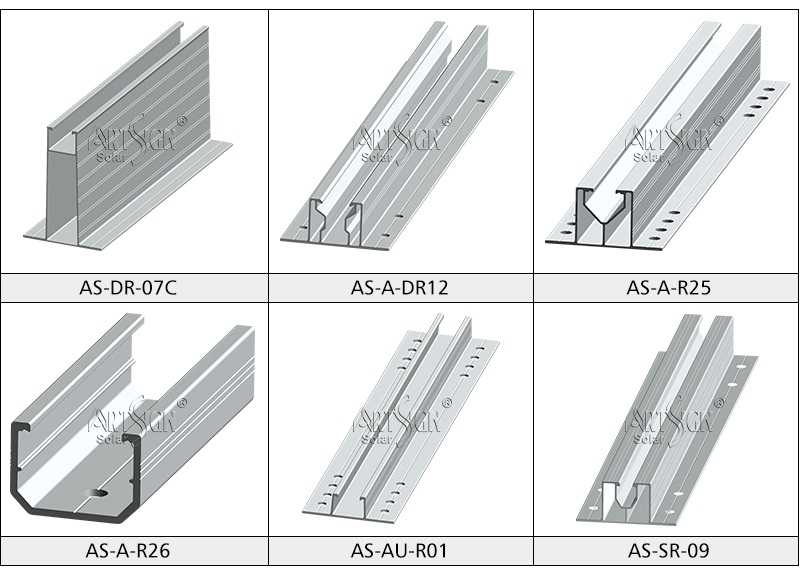

ART SIGN Fundada em 2006, fornecemos suporte para painel solar ,como braçadeira solar média , pés solares L , também produzimos vários designs de mini trilhos.

Para qualquer dúvida, entre em contato conosco, E -correspondência: sales@artsign.net.cn , Whatsapp / Wechat / Skype: +86-18030235875 ,obrigado.
